ג. מדיה

חשיבות הנושא

השינויים הטכנולוגיים בנושא המדיה מצריכים חשיבה מתמדת על פתרונות אחסון המידע ושליפתו המהירה. הדרישה לכרטיסי זיכרון מהירים בעלי ביצועים משופרים לצורך העברת כמויות גדולות של מידע דיגיטלי בצורה מהירה גדלה במקביל לדרישות דומות להתקנים חיצוניים בתחום ההפקות המקצועיות של הקולנוע והטלוויזיה. בפרק זה נלמד מהם האמצעים לכתיבה וקריאה של קבצים ומידע דיגיטלי ועל השימוש בהם בסט הצילום.

תת-הנושאים

• ג.1 הקלטת מדיה.
• ג.2 הקלטה פנימית / חיצונית.
• ג.3 סוגי כרטיסים.
• ג.4 מהירות כתיבה/קריאה.
• ג.5 SSD, RAID.
• ג.6 מקליטים חיצוניים.

מטרות אופרטיביות

1. התלמיד ידע את ההבדלים בין הקלטה פנימית להקלטה חיצונית.
2. התלמיד ידע את סוגי הכרטיסים להקלטה פנימית ואת ההתקנים להקלטה חיצונית.
3. התלמיד יבין מהן הדרישות השונות להקלטה פנימית וחיצונית ומתי יש להעדיף אחד על פני האחר.

מושגים מרכזיים

הקלטת מדיה – הקלטה המבוססת על הקלטה ושמירה של קבצים, יכולה להיות פנימית או חיצונית.

הקלטה פנימית / חיצונית – הקלטה של קבצים על גבי התקן פנימי במצלמה כדוגמת כרטיס זיכרון או על גבי התקן/מדיה חיצונית כדוגמת מקליטים חיצוניים.

כרטיס זיכרון – התקן מדיה נשלף המשמש לאחסון מידע דיגיטלי.

מהירות כתיבה/קריאה – מהירות המוגדרת לכתיבת נתונים על גבי כרטיס הזיכרון וקריאתם ממנו. במרבית המקרים המהירויות של הכרטיסים השונים יהיו שונות.

SSD (Solid State Drive) – כונן נייד או נייח קשיח לאחסון מידע ללא חלקים מכניים נעים.

RAID (Redundant Array of Independent Disks) – מערך של מספר דיסקים קשיחים המאוחדים ליחידה לוגית אחת או יותר.

מקליטים חיצוניים – התקנים חיצוניים למצלמה המאפשרים במרבית המקרים הקלטה של אות וידיאו מהמצלמה באיכות טובה יותר, ללא דחיסה, וזמן הקלטה ארוך יותר.

ג.1 הקלטת מדיה

הקלטת מדיה היא הקלטת קבצים על גבי כרטיסי זיכרון, כוננים קשיחים או הקלטה פנימית של ההתקן שאיתו עובדים. קובץ חדש נוצר בכל משך הזמן מתחילת ההקלטה ועד לסיומה. יש לזכור לבצע גיבוי לקבצים המצולמים ולנהוג בזהירות בשימוש בכרטיס שכן פגיעה בו תגרום לאיבוד המידע המצוי בו.

ג.2 הקלטה פנימית / חיצונית

הקלטה של קבצים על גבי התקן פנימי במצלמה כדוגמת כרטיס זיכרון. הקלטה זו לעתים מוגבלת מבחינת מהירות העברת המידע ואיכות ההקלטה, ולכן במרבית המקרים נעשה שימוש בהתקן/מדיה חיצונית המסוגלים לבצע הקלטה. איכות ההקלטה ומהירות העברת הקבצים גדולה משמעותית בשימוש במקליט חיצוני ומאפשרת לצוות ההפקה צילום ברזולוציה גבוהה יותר, ניגון הקבצים הדיגיטליים בצורה חלקה יותר, אות וידיאו איכותי יותר וזמן הקלטה ארוך יותר. דוגמה לכך היא צילום בפורמט RAW המאפשר להשיג טווח דינמי רחב יותר ואיכות אות וידיאו ותמונה טובים יותר.

ג.3 סוגי כרטיסים

כרטיס זיכרון הוא התקן מדיה נשלף המשמש לאחסון מידע דיגיטלי, בדרך כלל באמצעות זיכרון פלאש.

SD (Secure Digital) – כרטיס המשתמש בזיכרון מסוג פלאש (Flash) ונכון לכתיבת שורות אלו משמש כסטנדרט בתעשיית הקולנוע והטלוויזיה. לכרטיסי SD ישנם שלושה גדלים סטנדרטיים (רגיל, מיני ומיקרו), וניתן להשתמש בגדלים הקטנים במחיצות של גודל רגיל באמצעות מתאם. הכרטיס אינו מאפשר הכנסה שגויה למחיצה, וכולל בצדו מנגנון להגנה מפני מחיקה או הקלטה חוזרת. לכרטיס מהירויות שונות הנמדדות בכפולות של מהירות הבסיס של 12Mb/s, והביצועים גדלים כתלות בשינויים הטכנולוגיים. משפחת כרטיסי SD נחלקת לחמש קטגוריות: כרטיס סטנדרטי SDSC (SD Standard-Capacity), קיבולת גבוהה (SDHC SD High-Capacity), קיבולת מורחבת (SDXC SD Extended-Capacity), קיבולת אולטרה (SD Ultra-Capacity) וכרטיס SDIO SD input/output המשלב יכולות נוספות בנוסף לאחסון נתונים. כרטיסי SD Express מספקים חלופה לכרטיסי CFexpress בהעברת נתונים במהירות של 4GB/s.

תמונה 1: רמות הקלטה של כרטיסי SD ומהירויות כרטיסים

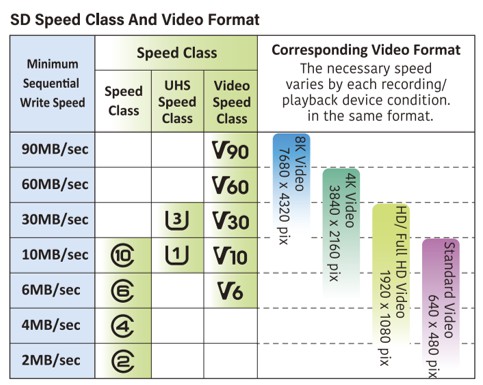

תמונה 1א: טבלת מהירויות כרטיסי SD

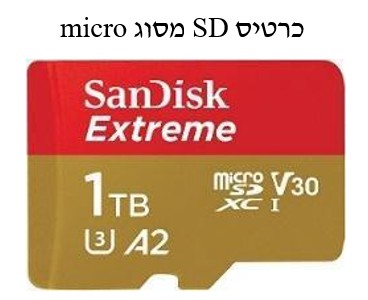

תמונה 2: כרטיסי Micro SD ומתאמים

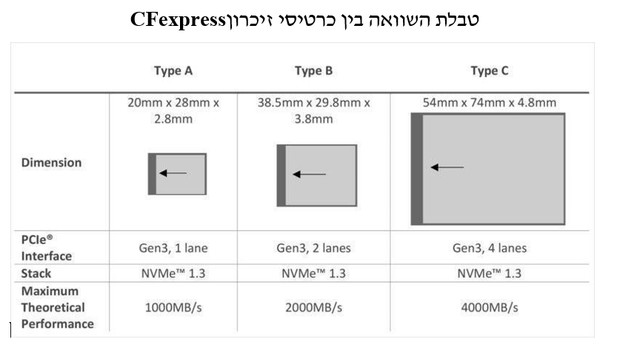

CFexpress (Compact Flash) – כרטיס אחסון מידע דיגיטלי המשתמש בזיכרון פלאש וקצב העברת נתונים מהיר שעונה על הדרישה לצילום קולנועי וטלוויזיוני בעבודה עם קובצי RAW ורזולוציות של K4 ו-K8 של וידיאו ללא דחיסה. כרטיס זה מהיר יותר וביצועיו טובים יותר מכרטיס SD. לכרטיס זה שלוש גרסאות: Type A עם מהירות מרבית של 1GB/s, גרסה שנייה Type B עם מהירות מרבית של 2GB/s, ו-Type C עם מהירות מרבית של 4GB/s (ראו טבלה מצורפת). נכון לכתיבת שורות אלו השימוש הוא בכרטיסים מסוג A ו-B. סוג C בשלבי תכנון.

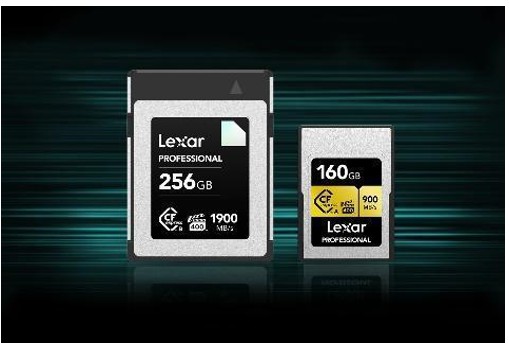

תמונה 3: כרטיסי CFexpress

תמונה 4: סוגי כרטיסי זיכרון מתקדמים

ג.4 מהירות כתיבה / קריאה

זוהי המהירות המרבית של הכרטיס בשימוש לכתיבה או קריאה של קבצים על הכרטיס. מדידה זו רלוונטית לצילום תמונות ברזולוציה גבוהה או לשמירה בפורמט RAW שבו הקבצים שנוצרו גדולים מאוד. ככל שקצב זה מהיר יותר, הקובץ יישמר מהר יותר והכרטיס יהיה מוכן לצלם תמונה נוספת. להבדלי מהירות יש משמעות מכרעת בצילום וידיאו לא דחוס ברזולוציה גבוהה. מהירויות הכתיבה מודדות את המהירות המרבית המוגדרת לכתיבת נתונים על גבי כרטיס הזיכרון. מהירות הקריאה היא המהירות המרבית לקריאת הנתונים מכרטיס הזיכרון. דירוגי ה-Class השונים מודדים את המהירות המתמשכת המינימלית הנדרשת להקלטת וידיאו על הכרטיס. מספר ה-Class תואם את קצב ההעברה ונמדד ביחידות מגה-בייט לשנייה. 1 מגה-בייט (1MB) = מיליון בייטים. ככל שכמות הנתונים גדולה יותר, לצורך ביצועים משופרים תגדל הדרישה לכרטיסי זיכרון בעלי מהירות גבוהה יותר. המשמעות היא בהעברת קבצים בצורה יעילה ומהירה מהמצלמה/התקן הקלטה אל המחשב/התקן אחסון.

ג.5 SSD ,RAID

SSD (Solid State Drive)

אמצעי לאחסון מידע המכיל שבב זיכרון ורכיב אלקטרוני (בקר) לשמירה והזרמה של נתונים בינו לבין המחשב. יתרונות השימוש באמצעי זה הם: אמינות, אינו מכיל חלקים מכניים נעים ולכן מהיר יותר, אינו רגיש לשדות מגנטיים, זמן הגישה לנתונים שבזיכרון קצר יותר וצריכת החשמל שלו נמוכה יותר בהשוואה לדיסק קשיח. בנוסף, הוא לא מרעיש כלל, גודלו הפיזי ומשקלו קטנים והמידע נשמר בו בזמן הפסקת חשמל. החסרונות העיקריים בהשוואה לכונן הקשיח הם מחיר אחסון נתונים לכל מגה-בייט גבוה יותר, קיבולת מרבית קטנה יותר, אורך חיי ההתקן קצרה משל הדיסק הקשיח ותלויה בהגבלת מספר הפעמים שניתן לכתוב עליו נתונים ורגישות לניתוקי חשמל בזמן כתיבת הנתונים.

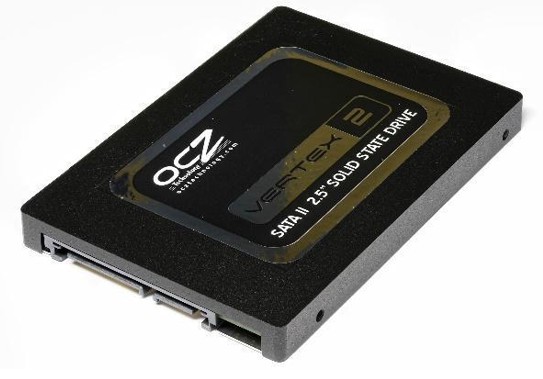

תמונה 5: רכיבי כונן SSD

RAID (Redundant Array of Independent Disks)

מערך של מספר דיסקים קשיחים מאותו סוג ובעלי נפח אחסון זהה המאוחדים ליחידה לוגית אחת או יותר. במרבית המקרים מערך זה מנוהל באמצעות רכיב חומרה או תוכנה יחיד. מבנה זה מאפשר גישה במקביל למספר דיסקים, שחזור מידע שאבד בעקבות תקלה ושיפור ניכר במהירות ניהול הקבצים (כתיבה וקריאה). לצורך הקטנת אובדן המידע בשימוש ב-RAID קיימת שיטה שבה מתבצעים שכפול ושמירת כל המידע במספר עותקים כשכל עותק נשמר בדיסק קשיח אחר. שיטה זו בזבזנית, שכן לכל כמות של מידע דרושה כמות כפולה (או יותר) של נפח אחסון על הדיסקים הקשיחים. שיטה נוספת היא שמירת עותק אחד של המידע, בתוספת של קוד תיקון שגיאות, המאפשר לשחזר את המידע במקרה של אובדן חלקי. מרבית טכנאי ההדמיה הדיגיטלית (DIT-Digital Imaging Technician) משתמשים בהתקן ה-RAID לצורך אחסון מיידי של וידיאו שהורד ממדיה הקשורה למצלמה. היתרונות העיקריים בשימוש בו הם מהירות ההורדה וקיבולת אחסון גדולה משמעותית מזיכרון SSD יחיד. במרבית המקרים אנשי DIT ישמרו את הקבצים השמורים עד לאחר קבלת אישור סופי מהמפיק ומאנשי הפוסט שהחומרים אכן מגובים. שימוש בהתקן זה מאפשר הורדה ושמירה של נתונים מפורמטים שונים הנמצאים בסט הצילום (כרטיסי זיכרון שונים, SSD ועוד) במקום אחסון אחד. עבודה עם כונן נייד במבנה RAID על סט הצילום אידיאלית ומאפשרת להפקה להעביר נתונים לפוסט במהירויות של עד 6Gb/s ובקיבולת של T8. בשילוב תחנת עגינה, ניתן לנגן קובצי מדיה במהירות של 2500MB/s ולצפות בזמן אמת בקבצים ברזולוציה עד K6, קובצי RAW ברזולוציה HD, K2, K4 במוניטור.

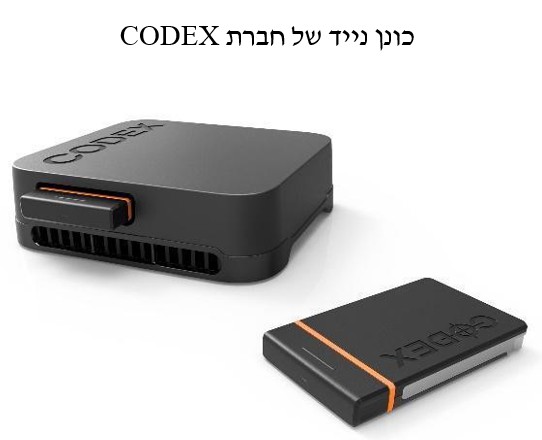

תמונה 6: מערך RAID חיצוני

ג.6 מקליטים חיצוניים

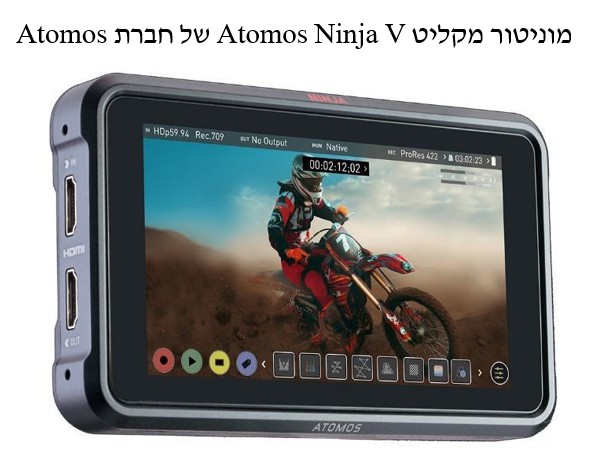

תמונה 7: מקליט וידאו חיצוני מקצועי

סיכום ותרגול

1. כדאי לערוך טבלה מסכמת של כרטיסי הזיכרון השונים והשימושים המומלצים לכל אחד מהם.
2. התלמידים יתרגלו בכיתה סצנת צילום עם כרטיסי זיכרון ברזולוציות שונות ובפורמטים שונים במצלמה ויעמדו על ההבדלים ביניהם.
3. חזרו על התרגיל מסעיף 2, והפעם הקליטו על התקן זיכרון חיצוני (כונן חיצוני או מקליט וידיאו חיצוני). האם ישנם הבדלים באיכות התמונה?
4. תרגול צילום בעזרת מוניטור חיצוני מקליט וכרטיס מסוג SSD.
