🎯 תמצית הנושא וחשיבותו
כדי ליצור תקשורת בין שני מכשירים, למשל בין מצלמה למסך או בין מחשב למסך, יש צורך בממשקים שונים. ממשק הוא נקודת חיבור או נקודת מגע המותאמת לחיבור וקישור בין שני מכשירים. בתחום הווידאו, ממשקים מחברים בין מכשירי תמונה, מכשירי קול ואמצעי חומרה שונים. בפרק זה נכיר את סוגי הממשקים השכיחים בתחום הווידאו והקולנוע.
📚 מטרות, מושגים ותתי-נושאים
תת-נושאים:
- יג.1 ממשק HDMI.
- יג.2 ממשק SDI.
- יג.3 מחבר RCA.
- יג.4 מחבר XLR.
- יג.5 מחבר PL.
מטרות אופרטיביות:
- התלמיד יכיר את סוגי הממשקים המקובלים בהפקות וידיאו.
- התלמיד ידע את ההבדלים הבסיסיים בין הממשקים.
מושגי יסוד:
יג.1 ממשק HDMI
High-Definition Multimedia Interface: תקן להעברת אותות וידיאו ואודיו בהפרדה גבוהה. HDMI הוא תחליף דיגיטלי לתקני הווידיאו האנלוגיים.
בשנת 2002 הופיע התקן הראשון (1.0) שאפשר רוחב פס של 3.95Gbit/s (עד 1080p ב-60fps). בשנת 2017 הוכרז תקן 2.1 עם רוחב פס של 48Gbit/s התומך ב-8K.
מגבלות: כבל ארוך מדי (מעל 10 מטר) עלול לגרום לאיבוד מידע ללא הגברה. בממשק זה ניתן להצפין אותות למניעת העתקה.

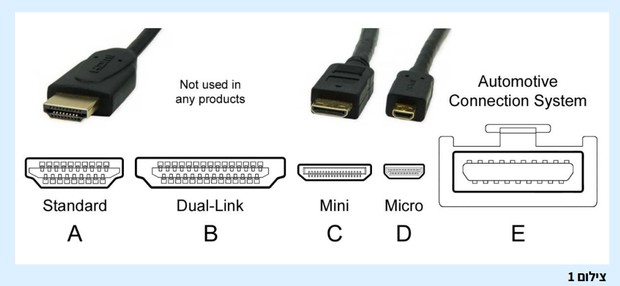

במכשירי וידיאו יש שלושה גדלים מקובלים: Standard (A), Mini (C), Micro (D).
לקריאה נוספת על התקן וההיסטוריה שלו.
יג.2 ממשק SDI

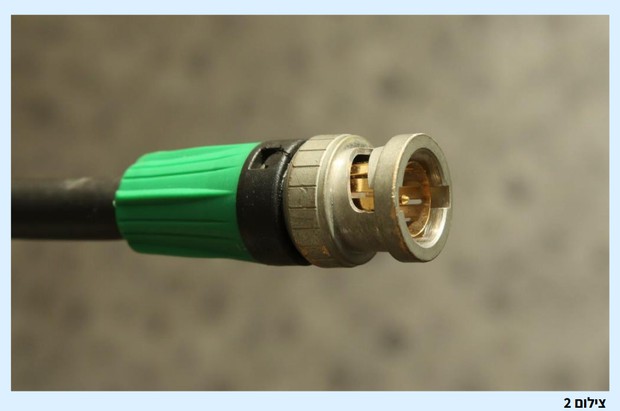

Serial Digital Interface: ממשק דיגיטלי טורי מקצועי להעברת וידיאו. הופיע ב-1989 לשידור SD. כיום, תקן 24G-SDI מאפשר העברת 4K ב-120fps או 8K ב-30fps.
יתרונות: מאפשר העברת וידיאו לא דחוס למרחקים גדולים (עשרות מטרים) ללא איבוד מידע ובלי צורך בהגברה. נפוץ בציוד מקצועי בלבד.
סרטון הסבר על ההבדלים בין שני הממשקים.
יג.3 מחבר RCA
מחבר חשמלי (אנלוגי) ותיק להעברת וידיאו ואודיו.

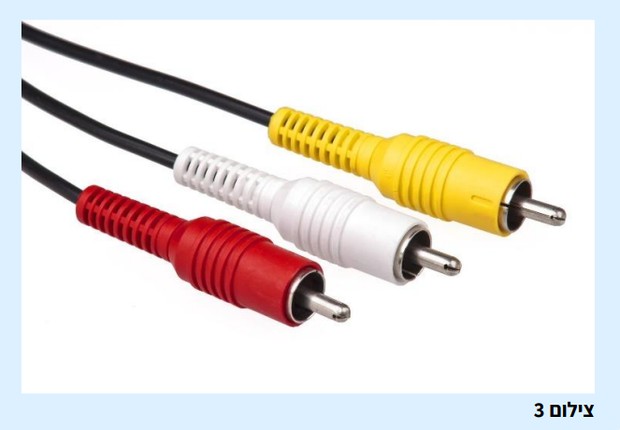

Composite (צהוב): איכות וידיאו נמוכה.

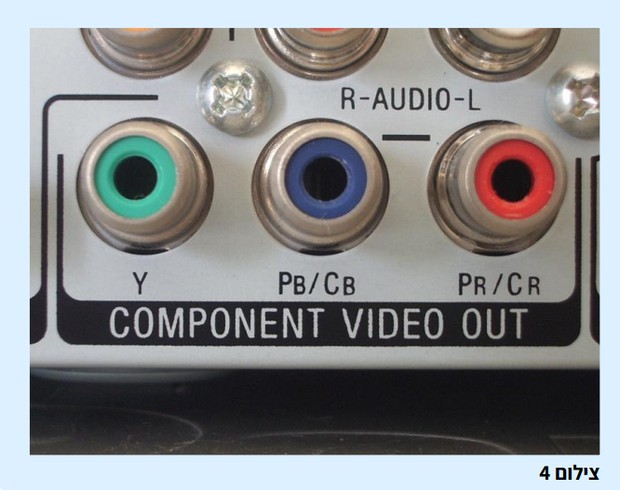

Component (אדום, ירוק, כחול): איכות וידיאו גבוהה יותר (הפרדת בהיקות וצבע).
אודיו (אדום, לבן): העברת קול בסטריאו אנלוגי.
חיבורי אודיו (קול)
המידע מהמיקרופון מועבר כזרם חשמלי זעיר, הרגיש לרעשים אלקטרוניים. כדי להתגבר על כך משתמשים בכבלים מסוככים ובמחברים מקצועיים.
יג.4 מחבר XLR

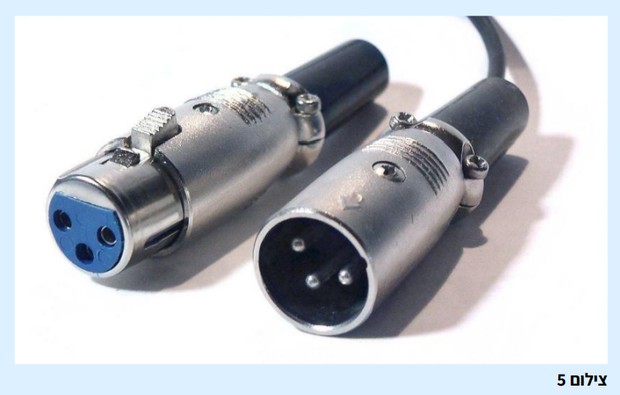

נקרא גם "קנון". מיועד למערכות אודיו מקצועיות ומיקרופונים. המחבר הנפוץ הוא XLR3 (שלושה פינים: סיכוך/הארקה, פלוס, מינוס). קיים כתקע (זכר - יציאה) ושקע (נקבה - כניסה).
יג.5 מחבר PL

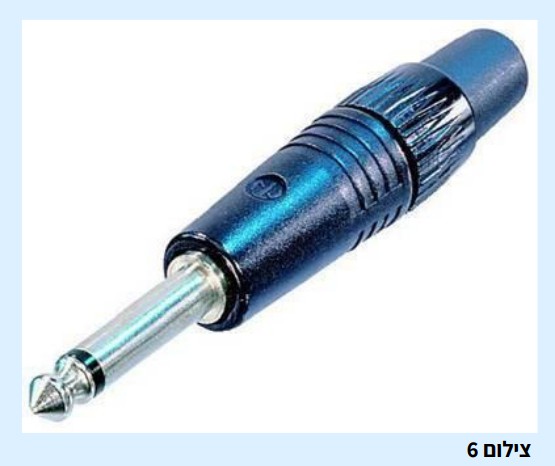

מחבר (כמו "בננה" גדולה) המשמש לחיבור קווי למגברים, כלי נגינה, מיקסרים או אוזניות. קיים בגרסאות מונו וסטריאו ובגדלים שונים (1/4 אינץ', 3.5 מ"מ).
סרטון על XLR, PL, RCA ועוד.
📝 תרגול מעשי
חברו מצלמת וידיאו למסך בעל מספר אפשרויות של ממשקים (דיגיטליים ואנלוגיים). נסו להבחין בהבדל באיכות התמונה בין החיבורים השונים (למשל HDMI מול RCA).
🔗 קישורים ומקורות
תיקייה שיתופית לשימוש התלמידים.
מקורות: אורי רשף, "קול בקולנוע ובטלוויזיה" (1991).
