ט. שיטות למדידת אור

🎯 חשיבות הנושא

האור הטבעי והמלאכותי הנראים לעין נחלקים לשני סוגים עיקריים: אור נופל ואור חוזר. בפרק זה נלמד כיצד למדוד את עוצמתם, ונכיר את "חוק הריבועים ההפוכים" ואת השפעתו על תכנון התאורה בסט הצילום.

📚 מטרות ומושגים מרכזיים

מטרות אופרטיביות:

1. התלמיד יבין את ההבדל בין אור נופל לאור חוזר.
2. התלמיד יבין מהו חוק הריבועים ההפוכים.
3. התלמיד ידע להשתמש בחוק הריבועים ההפוכים בתכנון תאורה לסט.

מושגי יסוד:

ט.1 אור נופל (Incident Light)

אור נופל מציין את עוצמת האור (ללא קשר לגוונים שלו) הנופלת על אובייקט או באזור מסוים. אור זה נמדד באמצעות מד אור ידני. נתון זה תורם לצלם בהבנה וביצירה של האווירה המתאימה בסצנה.

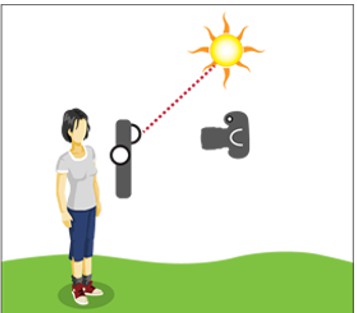

צילום 1: שימוש במד אור למדידת אור נופל

ט.2 אור חוזר (Reflected Light)

אור חוזר הוא האור שמוחזר מעצמים שונים ובאמצעותו אנו (והמצלמה) רואים אותם. עצמים בהירים מחזירים כמות אור גדולה יותר מעצמים כהים. בצילום, לאור החוזר חשיבות רבה שכן זהו האור שמגיע לחיישן המצלמה ליצירת התמונה.

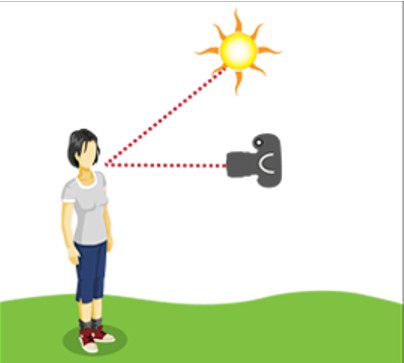

צילום 2: המחשת אור חוזר מהאובייקט

ט.3 מד אור (Light Meter)

התקן (פנימי במצלמה או חיצוני) המודד את כמות האור. הוא בנוי מתאים פוטו-אלקטריים המתרגמים אור לאנרגיה חשמלית, וממירים אותה לערכי חשיפה (צמצם, תריס, ISO).

מד אור נופל (חיצוני)

קורא את האור הנופל עליו. בעל כיפה לבנה (Lumisphere) שמבצעת שתי פעולות: 1. מייצרת קריאה של 18% אפור. 2. מרככת את האור ומייצרת ממוצע של כל מקורות האור במיקום. מספק תוצאה מדויקת ואובייקטיבית.

מד אור חוזר (במצלמה/חיצוני)

מכויל גם הוא ל-18% אפור. כל מדידה תתורגם לגוון זה (גם דף לבן ייראה אפור למד האור). לכן, התוצאה תלויה בצבע ובבהירות של האובייקט ועלולה להוביל לטעויות.

ט.4 חוק הריבועים ההפוכים (Inverse Square Law)

בעבודה עם תאורה מלאכותית, עוצמת האור משתנה בהתאם למרחק:

• מקור אור קרוב: שטח מואר קטן, עוצמה חזקה, ניגודיות גבוהה.
• מקור אור רחוק: שטח מואר גדול, עוצמה חלשה, ניגודיות נמוכה.

החוק קובע: עוצמת האור נחלשת ביחס הפוך לריבוע המרחק.
לדוגמה: אם נרחיק פנס ממרחק 2 מטר למרחק 4 מטר (פי 2), עוצמת האור תרד ל-רבע (1/4) מעוצמתה המקורית (2 בריבוע = 4).

צילום 3: המחשה ויזואלית של דעיכת האור לפי המרחק

📝 תרגול מעשי

1. תרגול מדידת אור נופל ואור חוזר בסצנה כיתתית.
2. מדידת אור מאובייקטים בצבעים שונים והשוואה ללוח אפור 18%.
3. הדגמת חוק הריבועים ההפוכים בכיתה באמצעות פנס, סרט מדידה ומד אור.

📚 מקורות

• יורם וידל, אמנות המבע הצילומי, משרד החינוך (2012).
• Harry C. Box, Set Lighting Technician’s Handbook.
• Blain Brown, Motion Picture and Video Lighting.
• ניר פרידמן, מבנית תאורה וצילום (2008).
