ו. נורות ופנסים

חשיבות הנושא

היכרות מקדימה עם סוגי הנורות חיונית משלב קדם ההפקה ועד לשלב הצילומים. היכרות עם סוגי הנורות ועם סוגי הפנסים ימקדו את היוצר ויהוו כלי חשוב בתהליך יצירת הסרט והעברת הסיפור.

תת-הנושאים ומטרות

תת-הנושאים

ו1. סוגי נורות.

ו2. סוגי פנסים.

ו3. פרקטיקל.

מטרות אופרטיביות

1. התלמיד יכיר סוגי נורות שונים.
2. התלמיד יכיר סוגי פנסים שונים.
3. התלמיד יבין את ההבדל בין סוגי הנורות.

מושגים מרכזיים

• נורת טונגסטן – נורה בעלת חוט להט מטונגסטן.
• נורת פלורסנט – נורה הפועלת על גז.
• נורת HMI – נורה הפועלת על בסיס גז ומפיצה אור בצבע אור יום.
• נורת לֶד – דיודה (רכיב אלקטרוני) שבמעבר של זרם חשמלי דרכה נפלט אור.
• פנס עדשה (Fresnel) – פנס בעל עדשה שתפקידה לרכז את האור.
• פנס חזית פתוחה (Open face) – פנס ללא עדשה שהאור יוצא בו בפיזור.
• פנס פלורסנטי קינו-פלו (Kino Flo) – פנס בעל נורות פלורסנט המונע ריצוד אור בצילום עם מהירות תריס גבוהה.
• פנס לד – פנס בעל מספר רב של נורות לד. אור מפוזר.

ו.1 סוגי נורות

אמצעי תאורה הם כלי העבודה בעשיית סרטים. כמו שמכונאי רכב חייב לדעת מה הכלים שלו מסוגלים לבצע, חשוב לנו, יוצרי הסרטים, להבין את יכולת המשאבים שלנו כדי לנצל את הפוטנציאל שלהם. הנורות מסווגות לקבוצות, ועוצמתן נמדדת ביחידות ואט.

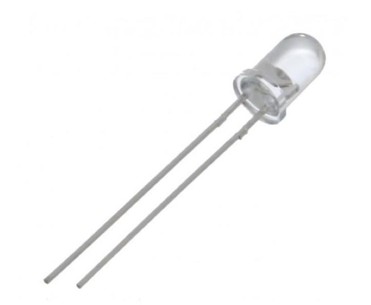

נורת לֶד

קיצור של Light-Emitting Diode, מקור אור אלקטרוני בצורת דיודה, הפולט אור במעבר של זרם חשמלי דרכו. בנורה אין גז ולא חוט להט. אפשר לשנות את צבע האור שנפלט לגוונים שונים.

צילום 1

נורת טונגסטן

גוף זכוכית שעובר בתוכו תיל דק שעשוי מטונגסטן. כשעובר בחוט התיל זרם חשמלי והוא מתחמם, האור שמופץ נראה בגוון כתום, 3200 מעלות קלווין.

נורת HMI

נקראת גם נורת פריקה. נורה ובתוכה גז שמפיקה אור בטמפרטורת צבע של 5600 מעלות קלווין, שווה לטמפרטורת הצבע של אור יום.

נורת פלורסנט

נורה זאת נקראת על שם תוצאת התהליך המתבצע בתוכה, הכולל מפגש של גז עם זרם אלקטרונים. יש שני סוגים של נורות פלורסנט: נורה המפיצה אור בטמפרטורת צבע של 3200 מעלות קלווין ונורה שמפיצה אור בטמפרטורת צבע של 5600 מעלות קלווין.

ו.2 סוגי פנסים

פנסי לד

אין ספק שפנסי הלד חוללו מהפכה מוחלטת בתאורת הקולנוע. יעילות הכוח יוצאת הדופן שלהם, משקל קל וניידות, ומידת שליטה על הצבע ועל עוצמת ההארה הופכים אותם לבחירה מצוינת לרוב מצבי התאורה. עד לאחרונה הם היו מוגבלים רק למקורות קטנים, אך כיום פנסי לד זמינים בהספק חשמלי של עד 10,000 ואט (10KW). פנסי הלד מייצרים מעט מאוד חום (עלויות מיזוג האוויר בחלק מהאולפנים יכולות להיות עצומות) ויש להם תוחלת חיים ארוכה מאוד. שילוב נורות בצבעי יסוד, בגוף הפנס, מאפשר יצירת אור (כמעט) בכל גוון הנראה לעין. צבעי האור השכיחים הם אור יום 5600 מעלות קלווין וטונגסטן 3200 מעלות קלווין. לפני השימוש בפנס יש לבדוק באיזו טמפרטורת צבע הוא מאיר. פנסי לד מיוצרים בתצורות שונות ורבות. פנסים שכיחים בתאורה לקולנוע ולטלוויזיה הם:

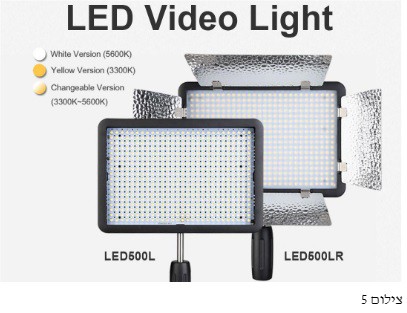

פנס לד פנל (Led Panel)

משטח שעליו כמות גדולה של נורות לד. נורת הלד מספקת אור בעוצמה חלשה, והדרך היחידה להגביר את עוצמתו היא על ידי צירוף וקירוב של נורות רבות זו ליד זו. פנסים שכיחים לעבודת תאורה הם פנסים עם 300 נורות, 500 נורות ו-1,000 נורות. ככל שכמות הנורות גדולה יותר, הפנס יוכל להאיר שטח גדול יותר בעוצמת אור גדולה יותר. בנוסף, צירוף הנורות יוצר אור רך. פנסים אלה שכיחים בעיקר בצילום ראיונות, צילומי דיוקן, צילום דוקומנטרי ואור מילוי בסט הצילום.

פנסי לד פרנל (עדשה) Led Fresnels

פנסים אלה זהים בצורתם ובגודלם לפנסי פרנל עם נורת טונגסטן. מבנה הפנס משווה לאור הנפלט צורה עגולה, כצורתה של העדשה שדרכה האור עובר. בנוסף, האור הופך לאור קשה שיוצר צללים חדים וברורים. ניתן לשלוט באור ביתר קלות בעזרת דלתות הפנס או דגלים (גובו).

פנסי לד ספוטלייט (COB)

פנסים אלה, צורתם כמבזקי המונובלוק, השכיחים בצילום סטילס ונקראים COB – Chip On Board. נורת הפנס בנויה מנורות לד זעירות ועוצמתיות. האור הנפלט נתחם על ידי רפלקטור, וכך האור מתמקד. פנס זה הוא השכיח ביותר כיום בצילומי קולנוע ובצילומי וידיאו בשטח, בשל יכולתו לעבוד עם סוללות, עוצמת אור גבוהה ביחס להספק החשמלי (פנס לד בעוצמה 300 ואט מספק אור בעוצמה שווה לעוצמת האור הנפלט מפנס עדשה עם נורת טונגסטן בעוצמה של 2,000 ואט (ג׳וניור). חברות התאורה מייצרות אביזרים מיוחדים שאפשר לחבר לפנס ומאפשרים לרכך את האור הנפלט (אוהל אור – Soft Box או כדור משי לנטרן – Lantern) ולמקד אותו (רשת כוורת – Grid).

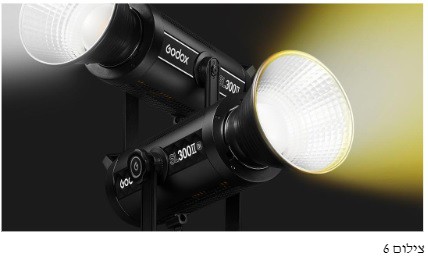

צילום 6 מציג פנס לד ספוטלייט.

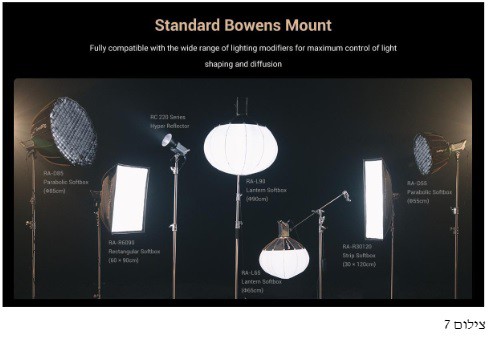

צילום 7 מציג פנסי צילום עם תוספות של אוהל אור ורשת מיקוד.

צילום 6

צילום 7

פנסי טונגסטן

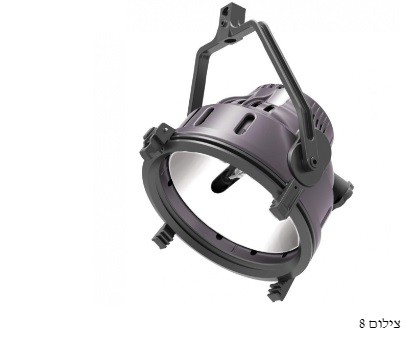

פנס "חזית פתוחה" טונגסטן – מוכר בכינוי "תפוז" או ״בלונדי״. זהו פנס בעל נורת קוורץ (טונגסטן). חזית הפנס פתוחה, ללא עדשה, כך שהנורה חשופה ונראית לכול. בין הנורה לגוף הפנס קיים רפלקטור, שמחזיר את האור שפונה לכיוון בית הנורה. האור הנפלט מהפנס הוא מפוזר (לא אור רך), מתפרש על פני שטח רחב ויוצר צללים לא ברורים ומטושטשים. השימוש העיקרי בפנסים אלו הוא בעבודה עם אור חוזר וכן להארת שטחים ומסכים, למשל הארה של רקע בצילום עם מסך כחול או ירוק (כרומה קי).

פנס עדשה פרנל – בחזית הפנס ממוקמת עדשת פרנל ומכאן שמו של הפנס. תפקידה של העדשה לחדד את אלומת האור וליצור אחידות באור, בכל נקודה על קוטר האלומה. הנורה והרפלקטור שבגוף הפנס נעים כיחידה אחת בעזרת בורג: תזוזה קדימה לכיוון פתח הפנס תגדיל את קוטר אלומת האור (מצב Flood) ותחדד את האלומה. תנועה לאחור של המכלול תקטין את קוטר אלומת האור ותרכז אותה (מצב Spot) וחדות האור תרד.

קיים מגוון רחב של פנסי עדשה עם נורות בעלות עוצמות שונות. לדוגמה:

• אינקי – פנס עם נורה של 300 ואט.
• טוויני – פנס עם נורה של 650 ואט.
• בייבי – פנס עם נורה של 1,000 ואט – 1KW.
• ג'וניור – פנס עם נורה של 2,000 ואט – 2KW.
• סניור – פנס עם נורה של 5,000 ואט – 5KW.

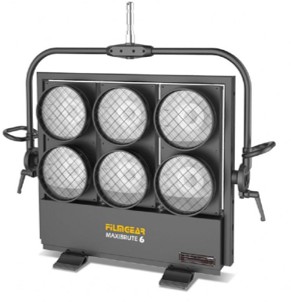

פנס פאר (Par) – נקרא כך על שם המבנה הפרבולי של הרפלקטור. בפנס זה עדשה ורפלקטור חתומים בתוך מעטפת הנורה. בדרך כלל, פנסי פאר מגיעים בכמות של ארבע נורות או יותר כדי להאיר שטח גדול או לספק מקור אור בעל עוצמה חזקה (נקראים מיני ברוט או מקסי ברוט). יש פנסי פאר המיוצרים כיחידה בודדת, לרוב בתוך גוף פנס שחור וגלילי. פנס זה נפוץ בהפקות תיאטרון ומוזיקה.

צילום 10

פנסי מיקרו או דדו לייט – פנסים קטנים בעוצמה של 150 ואט. בגוף הפנס נמצאות שתי עדשות קמורות שיוצרות אלומת אור ממוקדת ועגולה. השימוש בפנסים אלה הוא בעיקר ליצירת אפקטים של אור, למשל תריסים או צורות מעוצבות של אור וצל.

צילום 11 מציג פנס מיקרו (דדו לייט).

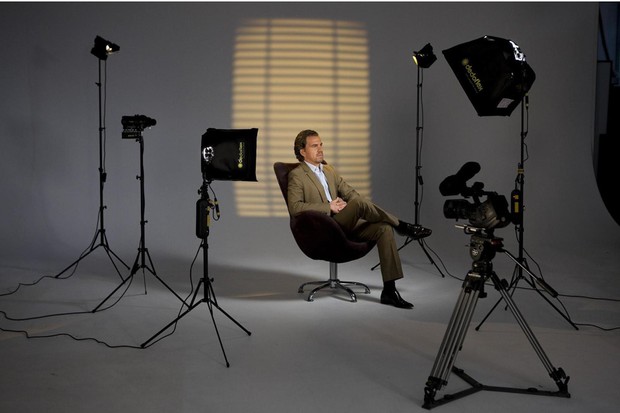

צילום 12 מציג אפקט אור המיוצר על ידי הפנס.

צילום 11

צילום 12

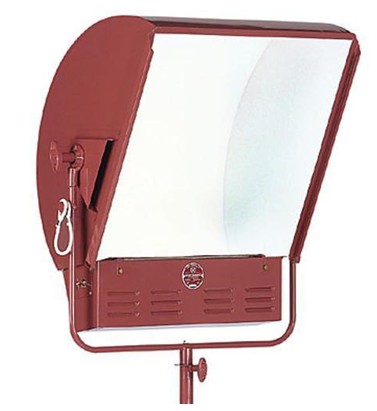

פנסי אור רך Soft Light – נקראים גם פנסי ״אמבטיה״ (Zip Light) בשל צורתם המזכירה מבנה של אמבטיה. בגוף הפנס יש רפלקטור בצבע לבן (יש פנסים עם רפלקטור כסוף) שמסייע להפיק אור רך שיוצר צללים רכים ונעימים לעין.

צילום 13

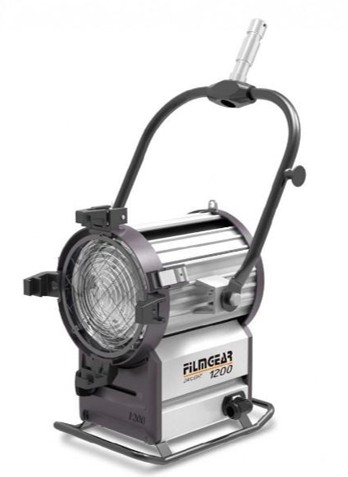

פנס HMI – פנסים אלה נראים בדיוק כמו פנסי עדשה טונגסטן. ההבדל הוא בסוג הנורה ובתוספת של יחידת מתח גבוה (Ballast) שאינה קיימת בפנס הטונגסטן. פנס זה מיוצר בהספקי חשמל גבוהים שמגיעים עד 18,000 ואט (18KW). פנס זה יעיל לצילומים בשעות היום כשנדרשת השלמת תאורה בטמפרטורת צבע מתאימה לאור יום (5600K). הפנס אינו מחמם כמו פנס טונגסטן ולכן הוא נוח לעבודה עם שחקנים. כדי שהנורה תספק את טמפרטורת הצבע הנכונה, יש להמתין שלוש עד חמש דקות מרגע הפעלת הפנס.

צילום 14

פנסים פלורסנטיים:

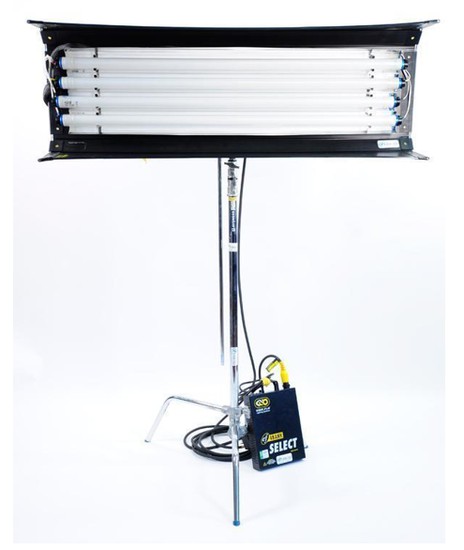

פנס קינו-פלו (Kino-Flo) – פנס עם נורות פלורסנט. הפנסים השכיחים כוללים שתי נורות או ארבע. לפנס יש יחידת מתח חיצוני ששולטת בזרם החשמל ומונעת מהאור המופק לרצד, בניגוד לפנסי פלורסנט ביתיים שהאור המופק מהם מרצד במהירויות תריס גבוהות. נורות הפנס מיוצרות בשתי טמפרטורות צבע בסיסיות: נורות עם טמפרטורת אור יום 5600 קלווין ונורות עם טמפרטורת צבע של טונגסטן 3200 קלווין. אור הפנס חלש מאור של פנס HMI או מאור פנס לד ספוטלייט, ולכן השימוש בפנס קינו מומלץ ויעיל בצילומי דיוקן או בתקריבים שונים. כמות החום שנפלטת מהפנס נמוכה ולכן הוא מתאים לצילום שחקנים. נורות הפנס מיוצרות היום גם בתצורת לד ונראות זהות לחלוטין לנורות הפלורסנט.

צילום 15

ו.3 פרקטיקל

פרקטיקל (Practical) הוא מקור אור מצטלם כמו מנורת שולחן, נברשת, מנורת לילה, שרשרת נורות לד וכדומה. פרקטיקל יכול לסייע בהארת חלקים בסט הצילום.

סרטונים

תרגיל כיתה

העמידו פנסים בעלי מבנה שונה בסמיכות זה לזה. הפנו את הפנסים לקיר. בנוסף, העמידו מצלמה הפונה אל הקיר וחברו אותה למסך כדי לצפות בתמונה המצולמת. הדליקו פנס אחד. חקרו את צורת אלומת האור ואת אופי האור (רך/קשה). בצעו זאת בכל אחד מהפנסים ולמדו את תכונתם ואת יתרונם וחסרונם.

ביבליוגרפיה

Blain Brown (2019). Motion Picture and Video Lighting. Routledge.

ניר פרידמן, מבנית תאורה וצילום, 2008. [גרסה אלקטרונית] אוחזר מתוך: amalnet.k12.il/NR/rdonlyres/25FE143D-1B09-458B-B4C9-550E0646D9DA/0/lightphoto.pdf
